Cursos, Servicios de Ingeniería
y Noticias
Desde el 2008 hemos impartido más de 150 cursos, capacitado a más de 1,200 ingenieros, colaborado con más de 30 empresas y ayudado a más de 20 estudiantes para obtener su certificación ante ASME como Profesionales en GD&T.
ADVANCED DIMENSIONAL CENTER
"The customer looks at the gap, but it´s an empty space and we don´t assign anyone to manage empty spaces".
Los requrimientos de un producto tienen diferentes causas u origenes, algunas de ellas son la funcionalidad y la calidad, las cuales, muchas veces, son el resultado de los procesos de ensamble.
​
Permite que tus ingenieros se enfoquen en lo que mejor saben hacer: Diseñar Productos, y déjanos a nosotros la parte del control dimensional.
Ingeniería de Control Dimensional
Nuestro Servicios de Ingeniería de Control Dimensional pueden incluir:
​
-
Esquemas de localizadores.
-
Dimensionamiento Funcional de Componentes.
-
Soporte en creación de MBD´s.
-
-
Cálculo de acumulación de tolerancias, 1D y 2D en componentes y subensambles.
-
Inspección de primer artículo (FAI).
-
Planes de Medición Dimensional.​
-
​
"Craftsmanship is what we should strive for, for the sake of both our reputations and our clients success.
La calidad precibida (craftmanship) es uno de los sellos distintivos de las marcas. Gran parte de los requerimientos de calidad son resultado de los procesos de ensamble.
Características Clave

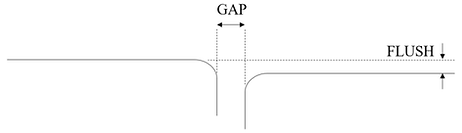

La Caraceristicas Claves son la entrada pricipal del producto a diseñar. Estas contienen los requerimientos de funcionalidad, desempeño y calidad percibida, que nuestro diseño deberá cumplir. Algunos de estos requerimientos de calidad estan definidos por claros (gap) o enraces (flush). Identificar estas caracteristicas claves, y generar nuestros esquemas descendentes, nos ayuda a identificar variaciones en las diferentes etapas de diseño y producción.
Acotación Funcional y Sintaxis MBD
La acotación funcional es la selección adecuada de dimensiones y tolerancias para optimizar la pieza de acuerdo con su definicion de ensamble y funcionalidad.
Un MDB, Model Based Definition, contiene la definición del producto y los datos de ingeniería dentro de un modelo 3D CAD (Computer Aid Design). La información contenida en un MBD cuenta con la sintaxis correcta para que pueda ser leido por una máquina, machine-readable, con el propósito de automatizar procesos de fabricación y calidad.
Stack-ups y DVA´s

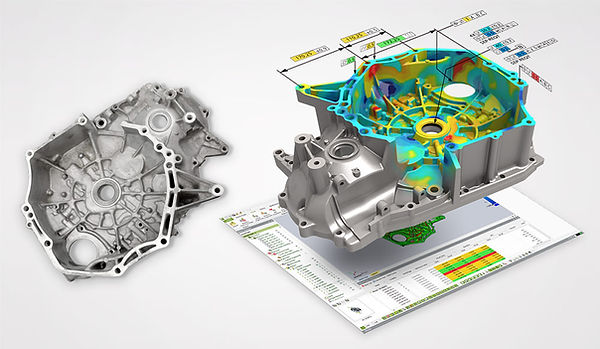

Ya sea con un análisis 1D, 2D, o 3D (Monte Carlo) siempre es conveniente validar nuestras tolerancias y los valores especificados. En un sistema simple, ya sea en un componentes o un subensamble. es relativamente facil realizar un análisis de acumulación de tolerancias, pero cuando queremos analizar un sistma completo, en donde queremos análizar no solamente las condiciones en peores casos, si no realizar un estudio que nos arroje datos estadisticos de la capacidad de proceso será recomendable realizar un análisis en 3D, DVA (Dimensional Variation Analysis).
Primer articulo de inspección y Planes de Medición Dimensional
"If you can’t measure it, you can’t understand it. If you can’t understand it, you can’t control it. If you can’t control it, you can’t improve it." James Harrington
​
Ha sido un camino largo y arduo, pero ya casi está listo para la primera producción. Se ha superado la selección de proveedores, se ha finalizado los diseños y los procesos de producción, ha terminado la preproducción y ahora sólo le queda un obstáculo por superar: la inspección del primer artículo (FAI).
Las inspecciones del primer artículo las realiza el proveedor o un inspector externo utilizando herramientas de metrología como máquinas de medición de coordenadas (CMM), escáneres 3D, herramientas manuales como calibres y micrómetros, y equipos de ensayo. El inspector toma una muestra aleatoria de la primera tirada de producción y la compara con las especificaciones del cliente que figuran en la orden de compra.
Obtener este Primer Articulo de Inspección (FAI) requiere seguir una serie de pasos los cuales pueden ser:
-
Identificar las necesidades del FAI,
-
Fabricar los primeros prototipos,
-
Tomar una muestra de los primeros prototipos, el tamaño de la muestra va a depender del sector o el cliente con el cual estemos trabajando.
-
Realizar y ejecutar planes de medición dimensional de la primera muestra.
-
Generar los reportes del primer artículo de inspección. LLenar formatos relacionandolos con la documentación técnica.
-
Revisar reporte y hacer planes de acciones correctivas, en caso de no obtener el 100% de aceptabilidad en los reportes.
-
Revisar y aprobar reporte de Primer Articulo de Inspección.
En ADC podemos apoyarlos con el plan completo y la ejecución de su Primer Articulo de Inspección, o, si usted no cuenta con equipo de inspección 3D, nosotros realizamos la Metrologia Dimensional y la interpetación de los resultados obtenidos. Contactanos, juntos encontraremos una solución.
​
​
​
​
​
